磁致伸縮液位計主要采用電磁感應原理設計而成。脈衝發生器向導波絲中發射電脈衝，導波絲中的脈衝電流移動到浮子中的磁鐵形成的磁場時會出現一個返回波，沿著導波絲返回脈衝發生器一段。因為電流在導波絲中的速度是一個相對固定可知的值，所以得知電脈衝的發出時間和返回波的到達時間便可以得知浮子的位置。由此得知被測介質的位置。

工作形式：液位測量；料位測量

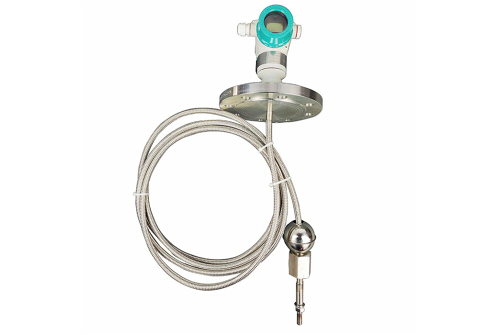

傳感器形式：硬杆式（≤6m）；軟纜式

電源：24VDC兩線製；24VDC/220VAC四線製

量程：0-25m

精度：±0.2%F.S

工作壓力：-0.1~0.6MPa（常規）-0.1~6MPa（定製）

介質溫度：≤550℃；≤120℃（常溫）；≤260℃（中溫）；>260℃（高溫）

輸出方式：4-20mA+HRAT；RS-485/232

防爆等級：Exd[ia]II CT6

1. 安全性好：導波絲、浮子的磁鐵等元件都包裹在防護性外殼內。測量過程中無複雜機械動作，使用周期長。

2. 分辨率高：由於電脈衝速度快，發射檢測頻率高，從時間差中得出的測量數據分辨率更高。

3. 可應用環境多樣：由於外殼材質不影響測量，所以可以采用各種耐高壓防腐蝕材質，從而適合各種工作環境。

1. 根據測量範圍選型：硬杆式可測量6m範圍內液位變化，軟纜式可適用於0-25m範圍。

2. 根據輸出方式選型：數據除可當場顯示外還可以實現信號遠傳，遠傳類型應提前選擇，根據端口選擇4-20mA+HART；RS-485/232。

3. 根據工作環境選型：常規工作壓力和高壓力；常溫工作環境、中高溫和高溫工作環境等。
